Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | acciaio ad alta resistenza | Pressione di esercizio massima: | 250 kgf/cm2 |
|---|---|---|---|
| Pressione di esercizio minima: | 70 kgf/cm2 | Tipo sostituto: | agire a semplice effetto e doppio |
| Direzione girante: | Giri la giusta R o giri la L sinistra | Angolo girante: | Angolo standard 90° (±2°) |
| Garanzia: | 1 anno (cambiamento gratis) | ||
| Evidenziare: | rotary clamp cylinder,swing cylinder clamps |
||

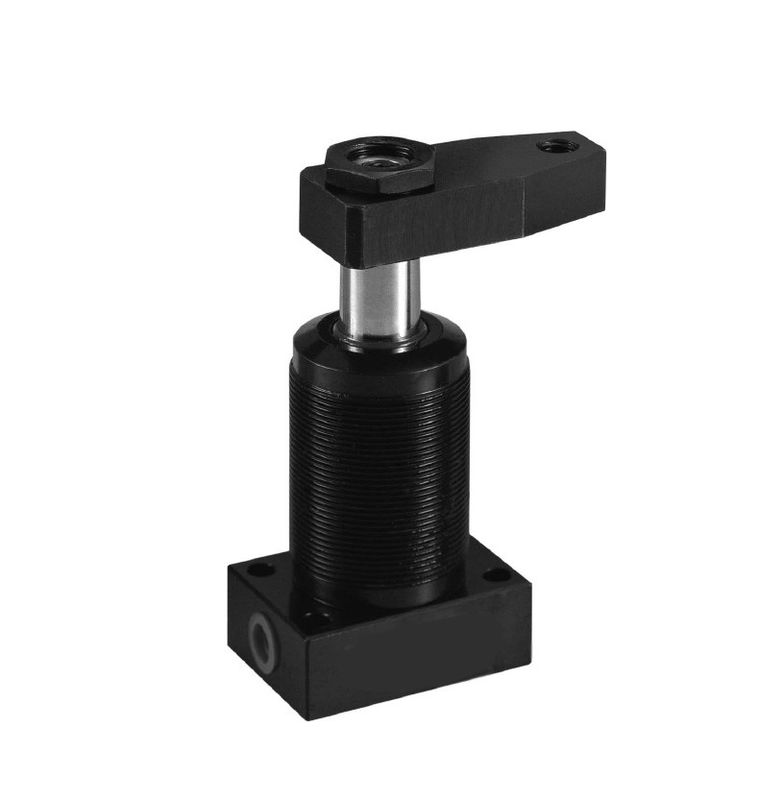

Tipo di montaggio di pressione massimo idraulico ad alta pressione della guarnizione della classe del mondo del colpo 27 della forza 2880kg del morsetto HPS dell'oscillazione tre massimi
CARATTERISTICHE
1. Questa serie di cilindro del morsetto dell'oscillazione è ideale per la pressione del pezzo in lavorazione che richiede uno spazio sufficiente per caricamento conveniente del pezzo in lavorazione e lo scarico e la pressione ad alta pressione.
2. Fornisce il moto dell'oscillazione ed il verticale mantiene il moto.
3. Non premi prego il pezzo in lavorazione durante il moto dell'oscillazione
4. Il cilindro del morsetto dell'oscillazione impiega la guarnizione della Germania e le parti importate.
5. La superficie interna del barilotto di cilindro è trattata specialmente, caratterizzante la scorrevolezza massima, il rendimento elevato ed il tempo di impiego lungo.
6. Non superi la velocità di alimentazione dell'olio per evitare la velocità troppo alta dell'oscillazione.
7. il caso che del ln la velocità impropria dell'oscillazione accade, è suggerito per fornire di valvola di controllo supplementare dell'olio per ridurre la velocità di alimentazione dell'olio.
Pressione di esercizio massima: 250 kgf/cm2
Pressione di esercizio minima: 70 kgf/cm2
Agire a semplice effetto e doppio
NOTA
Per il braccio su misura del morsetto, non superi prego 1,5 volte della lunghezza e del peso originali.
INDICAZIONE D'ORDINAZIONE HPS – 25 ×90 DI S A R–P
|
HPS |
Serie |
HPS |
|
25 |
Foro del cilindro |
Φ25, Φ32, Φ40, Φ50, Φ63 |
|
S |
Tipo sostituto |
S: A semplice effetto D: Doppio agire |
|
A |
Tipo del montaggio |
Un tipo infilato Linea tipo di B |
|
R |
Direzione girante |
Giri la giusta R o giri la L sinistra |
|
90 |
Angolo girante |
Angolo standard 90° (±2°) Angolo facoltativo 30° (±2°), 45° (±2°), 60° (±2°) |
|
P |
Posizione di precisione |
Progettazione del perno di posizionamento Add per migliorare la precisione di ripetizione dell'angolo di rotazione |
