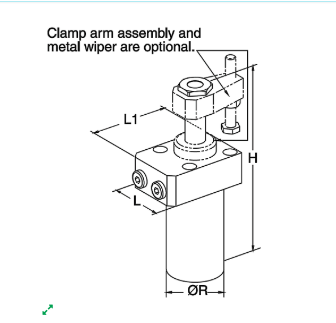

I morsetti dell'oscillazione utilizzano un meccanismo robusto della elicoidale-camma per oscillare il braccio di pressione chiaro per caricamento senza restrizione. I morsetti robusti dell'oscillazione indicati qui sono morsetti compatti, economici, resistenti con un meccanismo di rinforzo dell'oscillazione e un braccio di pressione più pesante esercitare il livello che preme la forza relativamente alla dimensione del morsetto – particolarmente importante di raggio d'azione di pressioni di esercizio (450 - 5000 allo PSI più basso). I morsetti robusti dell'oscillazione sono inoltre ideali quando usando le armi più lunghe e più pesanti di abitudine. Un orifizio a controllo di flusso integrato concede usando le alimentazioni di alto-flusso-rate senza limitatori di flusso separati. Il braccio può essere montato per iniziare la sua oscillazione di 90° da tutta la posizione all'interno di 360°. La versione della superiore flangia indicata qui permette il montaggio di basso profilo, facendo uso dei montaggi standard o del montaggio molteplice.

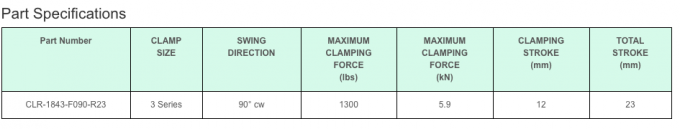

Disponibile in cinque dimensioni del morsetto, doppio che agisce soltanto, con una scelta dell'oscillazione in senso orario, in senso antiorario, o dello zero°. Disponibile con gli angoli di oscillazione 45° e 60° da ordine speciale. Pressione della forza a 5000 PSI con un braccio di pressione standard:


Pressione del braccio

I morsetti dell'oscillazione sono cilindri tirata tipi in cui la parte del colpo totale è usata per oscillare il pistone ed il colpo restante è disponibile come la gamma di pressione. Applicandosi la pressione del fluido al braccio 90° delle oscillazioni del porto di A (premere) sopra il pezzo in lavorazione poi pone freno. La pressione di commutazione al braccio degli ascensori del porto di B (unclamping) poi lo oscilla positivamente indietro 90° per il carico/che scarica.

Oscillazione di rinforzo Mehanism

Il meccanismo di rinforzo dell'oscillazione assicura la posizione di braccio positiva. Il meccanismo della sicurezza-frizione compreso normalmente nei nostri morsetti dell'oscillazione è omesso in questa progettazione. Nel caso il pezzo in lavorazione colpisca il braccio di pressione durante il caricamento, la posizione angolare del braccio del oscillazione-morsetto sarà mantenuta esattamente. Facendo uso di un braccio di pressione più lungo e più pesante inoltre non disinnesterà il braccio dell'oscillazione e non colpirà la posizione di braccio.

Montaggio e rifornimento fluido

La capacità doppia del montaggio permette che tutto il morsetto sia montato facendo uso dei montaggi standard o del montaggio molteplice. Due 1/4" porti di BSPP. Per il montaggio molteplice facoltativo, usi i porti del giunto circolare sotto, invece dei porti standard. Non utilizzi i montaggi del NPT. Per il montaggio molteplice, la superficie di montaggio deve essere piano frantumato per assicurare il sigillamento adeguato del giunto circolare. Fissi il morsetto con quattro viti a testa cilindrica della incavo-testa.

Premi il braccio

Ordini la pressione del braccio esclusivamente sotto. La pressione di esercizio massima permessa è di 5000 PSI. Più lungamente, l'abitudine che preme le armi ridurrà la pressione di esercizio permissibile, inversamente proporzionale alla lunghezza del braccio. Facoltativamente, il braccio di pressione può essere chiuso a chiave positivamente alla biella in una posizione fissa di 90° inserendo un perno di indirizzamento (ordine esclusivamente).

Materiale

Acciaio legato > del pistone, nitrato per resistenza della corrosione e di usura. Alloggiando > acciaio dolce, nitrato per resistenza della corrosione e di usura. Tergicristallo della biella > FKM. DFARS e RoHS compiacenti.

Vantaggi

la forza di pressione elevata del ● di dimensioni del ● 5 del ● parzialmente recessible disponibile di progettazione compatta al ● robusto del meccanismo dell'oscillazione del ● di pressioni basse insensibile contro alto indirizzamento del ● di portate del braccio di pressione in una posizione specificata è facilmente controllo coverable di posizione del ● del ● dell'angolo di oscillazione del ● FKM del tergicristallo del ● del tergicristallo del ● dei counterbores facoltativi metallici standard realizzabili speciali possibili della vite disponibile in sei ● di varianti idraulici ed in porti pneumatici integrati nella posizione di montaggio del ● della flangia: c'è ne

Applicazione

I morsetti idraulici dell'oscillazione sono utilizzati per la pressione dei pezzi in lavorazione, quando è essenziale per tenere la superficie di lavoro esente dalle cinghie e componenti di pressione per caricamento e lo scarico senza restrizione del pezzo in lavorazione. dovuto il meccanismo robusto dell'oscillazione e le possibilità molteplici della posizione che controllano questi morsetti dell'oscillazione sono adatto specialmente per • Sistemi di fabbricazione automatici • Dispositivi di pressione con caricamento del pezzo in lavorazione via i sistemi di trasporto • Linee di trasferimento • Sistemi di prova per i motori, gli ingranaggi e le asce • Catene di montaggio • Macchine utensili speciali
